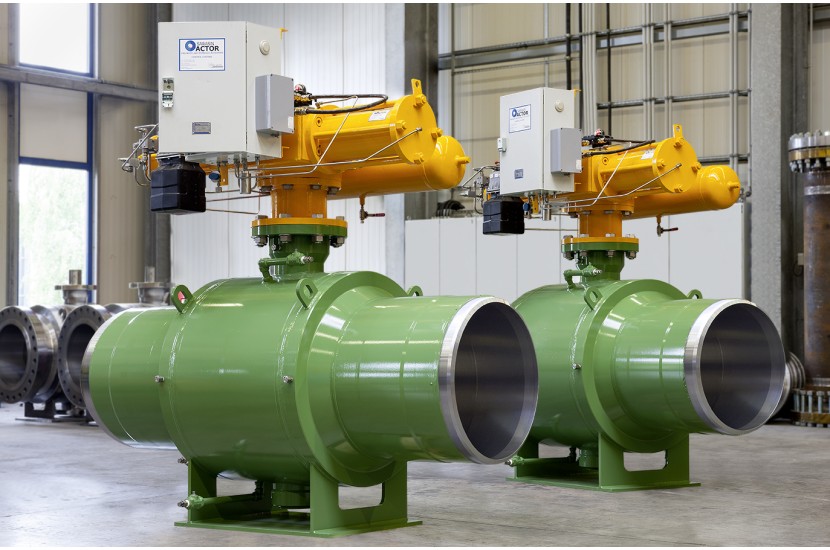

Robinets à boisseau sphérique entièrement soudés

Descriptif :

Afin de résister aux contraintes les plus élevées, notamment lors de leur utilisation dans les pipelines pour le pétrole et le gaz, les robinets à boisseau sphérique GVS sont soudés sur toute leur section transversale.

Cela permet de lutter activement contre l'affaiblissement de la construction, par exemple dû à la corrosion sous contrainte au niveau des soudures. GVS est l'un des rares fabricants à souder les soudures de ses robinets sur toute leur section transversale à l'aide d'un procédé complexe.

Différentes séries de tests confirment l'étanchéité de l'ensemble du robinet. De plus, l'intégrité des soudures est vérifiée par des contrôles visuels, par poudre magnétique, par ultrasons et, sur demande, par rayons X.

Nous ne nous fions pas uniquement à nous-mêmes. La sécurité de fonctionnement durable des robinets à boisseau sphérique entièrement soudés est une priorité absolue chez GVS. C'est pourquoi nous faisons également certifier la perfection de nos soudures par des institutions externes. Les soudures sont ainsi conformes aux réglementations en vigueur dans le domaine de la construction de tuyauteries et de réservoirs.

Caractéristiques de conception

•  Corps entièrement soudés
•  Sphère arbrée
• Sièges à ressort
• Étanchéité métallique ou souple
• Version « double bloc and Bleed »
• Passage intégral ou réduit
• Bride, extrémité à souder ou filetage
• Arbre de commande non éjectable
• Joints d'arbre de commande remplaçables sous pleine pression en position ouverte et fermée
• Pas de charge statique
• Un trunnion sans entretien


En option

• Injection de produit d'étanchéité pour étanchéité d’urgence
• Rehausse de la tige de commande
• Remontées de purge, de viande et de l’étanchéité d’urgence
• Revêtements spéciaux
• Bypass direct sur le Robinet
• Cadenassage

D'autres options techniques disponible sur demande

Exigences particulières
Gaz et liquides dangereux

Les robinets à boisseau sphériques GVS entièrement soudés destinés au transport de gaz et de liquides dangereux sont certifiés par le RWTÜV : grâce au choix de matériaux appropriés du corps, du boisseau et des joints, ils conviennent à tous fluides de cette catégorie.

Robinets à boisseau sphériques résistant au feu

Les robinets à boisseau sphériques GVS Fire-Safe garantissent une sécurité de fonctionnement en cas d’urgence, même à des températures supérieures à +650 °C. L’étanchéité d’urgence de ces robinets à boisseau sphérique est assurée par leur conception

Les systèmes d’étanchéité spéciaux
Système d’étanchéité dans le passage

Les robinets à boisseau sphériques GVS entièrement soudés à partir d’un diamètre nominal de DN 25 sont équipés en série de siège à ressort qui garantissent une fermeture étanche même avec des pressions de conduite
Minimales. La force de pression des joints est soutenue par la pression de conduite grâce à la conception des sièges et augmente proportionnellement à la pression
de service. En fonction du domaine d’application, différents systèmes d’étanchéité peuvent être utilisés en option :

• Etanchéité souple
• PMSS : étanchéité primaire métallique- étanchéité Secondaire souple
• Etanchéité purement métallique

Double Block and Bleed

La décompression de la chambre morte est possible grâce à une purge. Les sièges cotés amont et aval garantissent ainsi une fermeture étanche de la chambre morte en position ouverte et fermée. L’étanchéité du robinet à boisseau sphérique peut ainsi être contrôlée via la chambre morte lorsque la tuyauterie est sous pression de service.

Système de Sièges à décompression automatique (SPE)

En cas de surpression inadmissible dans la chambre morte du corps, la conception des sièges provoque une décompression automatique dans la tuyauterie.

Système d'ETANCHEITE DE SIEGES à dOUBLE EFFET (DPE)

Avec cette conception, les sièges assurent l’étanchéité ena mont et en aval. Il n’y a pas d’auto décompression de la chambre morte. Une mise sous de la chambre morte permet de vérifier l’étanchéité en position ouverte et Fermée.
